Cách kiểm tra bộ truyền động tuyến tính động cơ điện

Việc kiểm tra bộ truyền động tuyến tính động cơ điện bao gồm bốn bước cốt lõi: chuẩn bị, kiểm tra chức năng cơ bản, kiểm tra hiệu suất điện và xác minh an toàn/bất thường. Quá trình này đảm bảo bộ truyền động hoạt động chính xác, an toàn và đáp ứng các thông số kỹ thuật định mức.

Trước khi bắt đầu, hãy xác nhận các dụng cụ đã sẵn sàng và áp dụng các biện pháp an toàn để tránh hư hỏng hoặc thương tích.

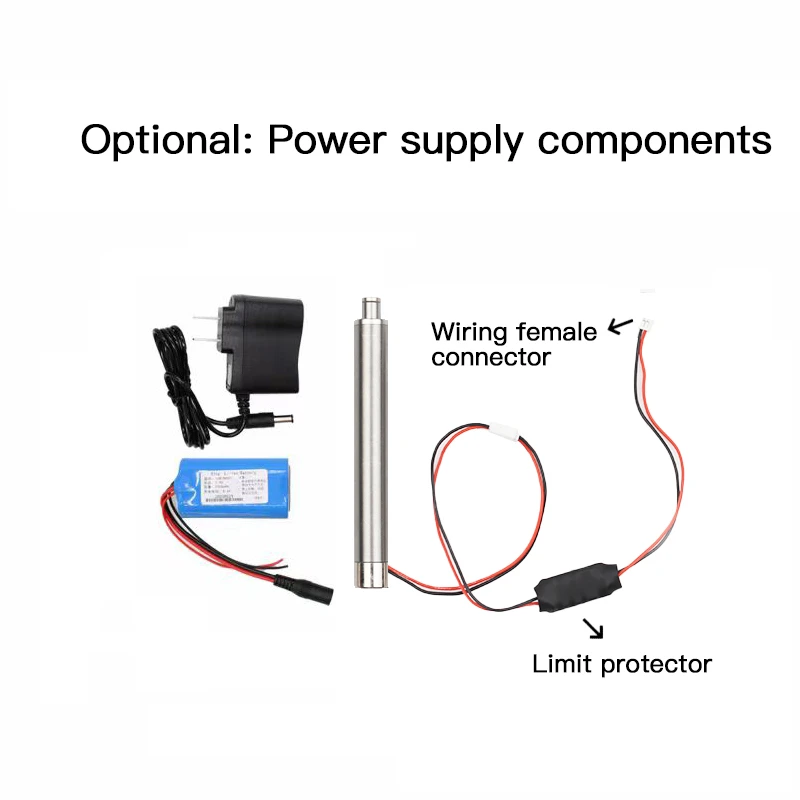

Chuẩn bị dụng cụ: Thu thập nguồn điện DC (phù hợp với định mức điện áp của bộ truyền động, ví dụ: 6V, 12V/24V), đồng hồ vạn năng, đồng hồ kẹp, thước dây và bộ mô phỏng tải (nếu thử nghiệm với tải định mức).
Kiểm tra an toàn: Đảm bảo bộ truyền động bị ngắt khỏi nguồn điện. Kiểm tra tình trạng bên ngoài của nó-kiểm tra xem cáp có bị hỏng, đầu nối lỏng hoặc thanh đẩy bị cong hay không vì những điều này có thể ảnh hưởng đến kết quả kiểm tra.
Đánh giá thông số kỹ thuật: Chuẩn bị sẵn bảng dữ liệu của bộ truyền động để xác nhận các thông số chính (điện áp định mức, dòng điện, chiều dài hành trình, tải tối đa) để so sánh trong quá trình thử nghiệm.

Bước này xác nhận bộ truyền động có thể thực hiện chuyển động tuyến tính chính của nó một cách chính xác.
Kết nối nguồn: Kết nối bộ truyền động với nguồn điện DC phù hợp. -kiểm tra kỹ cực tính (cực dương/âm) để tránh hư hỏng động cơ.
Kiểm tra chuyển động tiến/lùi:
Kích hoạt tín hiệu "mở rộng" (theo sơ đồ nối dây của bộ truyền động để biết tín hiệu điều khiển). Quan sát xem cần đẩy có kéo dài êm ái mà không bị kẹt hay không.
Kích hoạt tín hiệu "rút lại". Xác nhận cần đẩy rút lại hoàn toàn và căn chỉnh với vị trí đã rút lại.
Kiểm tra độ dài hành trình: Sử dụng thước dây để đo khoảng cách kéo dài thực tế (từ khi rút lại hoàn toàn đến mở rộng hoàn toàn). So sánh nó với chiều dài hành trình định mức trong biểu dữ liệu-cho phép dung sai nhỏ (thường là ±5 mm).
Kiểm tra hiệu suất tải:
Gắn tải bằng tải tối đa định mức của bộ truyền động (sử dụng trọng lượng hoặc thiết bị mô phỏng tải).
Kiểm tra kéo dài/rút lại một lần nữa. Đảm bảo bộ truyền động di chuyển ở tốc độ ổn định (không bị chậm lại hoặc ngừng hoạt động) và hoàn thành toàn bộ hành trình.

Sử dụng các thiết bị để xác minh các thông số điện của bộ truyền động, xác định các vấn đề tiềm ẩn như lỗi cuộn dây hoặc nguồn điện kém hiệu quả.
Kiểm tra điện trở cuộn dây động cơ:
Ngắt kết nối bộ truyền động khỏi nguồn điện.
Đặt đồng hồ vạn năng ở phạm vi "ohms (Ω)".
Đo điện trở giữa các cực nguồn của động cơ. So sánh kết quả đọc với giá trị tiêu chuẩn của biểu dữ liệu-độ lệch đáng kể (ví dụ: cao hơn nhiều hoặc gần 0Ω) cho thấy hiện tượng đoản mạch hoặc hở mạch trong cuộn dây.
Kiểm tra điện áp và dòng điện:
Giữ cho bộ truyền động được kết nối với nguồn điện và chạy (chu kỳ kéo dài/rút lại).
Sử dụng đồng hồ vạn năng để đo điện áp thực tế tại các cực của bộ truyền động-đảm bảo nó khớp với điện áp định mức (cho phép dung sai ±10%).
Dùng ampe kìm để đo dòng điện hoạt động. Nó không được vượt quá dòng định mức (ngay cả khi đầy tải); dòng điện quá mức có nghĩa là động cơ đang hoạt động quá mức (ví dụ do thanh đẩy bị kẹt).

Xác nhận các tính năng bảo vệ và kiểm tra các dấu hiệu bất thường có thể chỉ ra các lỗi trong tương lai.
Kiểm tra dừng khẩn cấp: Nếu bộ truyền động có chức năng dừng khẩn cấp (E{0}}dừng), hãy kích hoạt chức năng này trong khi vận hành. Xác nhận bộ truyền động dừng ngay lập tức và khởi động lại bình thường sau khi đặt lại.
Kiểm tra công tắc giới hạn: Hầu hết các bộ truyền động tuyến tính đều có-các công tắc giới hạn tích hợp để ngăn chặn việc kéo dãn/rút lại quá mức{1}}.
Để bộ truyền động kéo dài cho đến khi chạm vào điểm dừng cuối-kiểm tra xem nó có tự động dừng không (không gây nhiễu mạnh).
Lặp lại để rút lại. Nếu nó không dừng thì công tắc giới hạn bị lỗi.
Kiểm tra tiếng ồn & độ rung: Lắng nghe những tiếng động bất thường (ví dụ như tiếng mài, tiếng kêu) trong quá trình vận hành. Cảm nhận thân bộ truyền động xem có rung quá mức không-cả hai đều cho thấy bánh răng bị mòn hoặc các bộ phận bị lệch trục.
